Lištové podavače šroubů
ŘEŠENÍ PRO SLOŽITÉ DÍLY
U dílů, které nejsou svou geometrií vhodné pro vibrační zásobník, je řešením lištový podavač. Je možné podávat šrouby s těžištěm uvnitř hlavy, dlouhé šrouby nebo další speciální díly.
TICHÉ A ŠETRNÉ PODÁVÁNÍ
Lištový podavač má velmi tichý chod díky minimální rozkmitávané hmotě. Díly jsou ze zásobníku vyváženy na liště, a tak je minimalizován jejich vzájemný otěr a případné poškození pobytem v násypce.

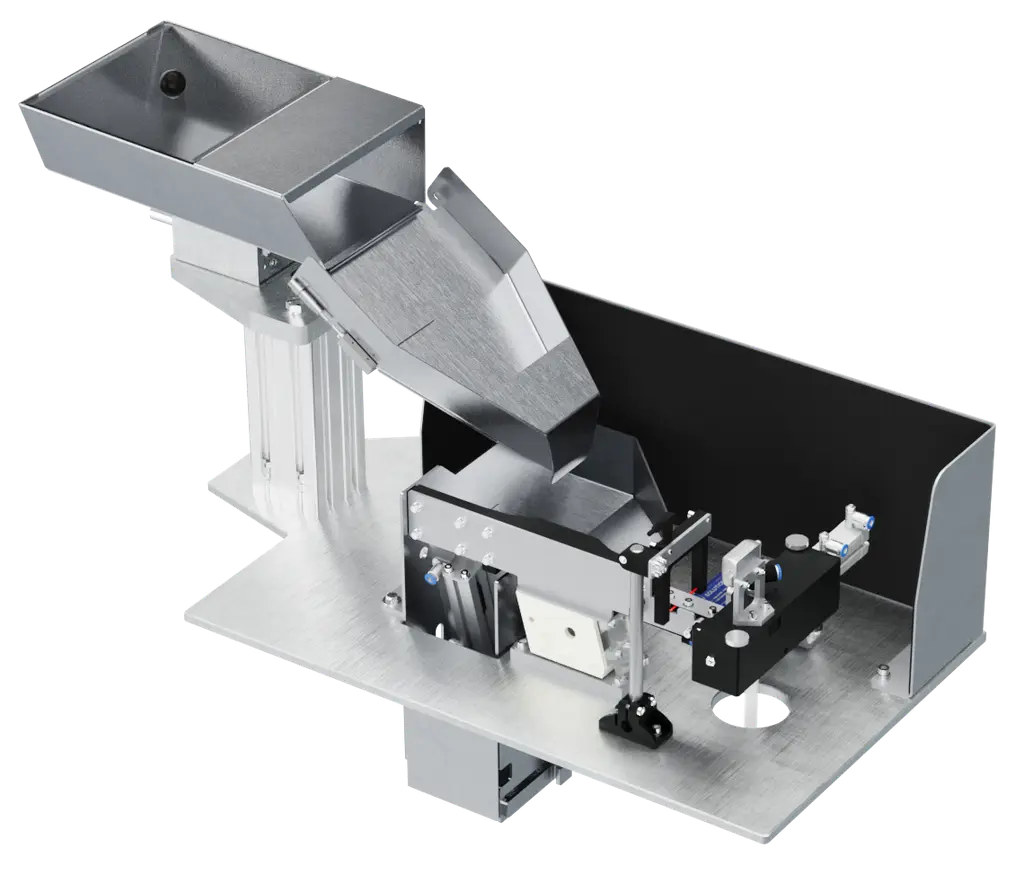

Princip funkce
Z předzásobníku jsou díly podávány do misky, ze které jsou lištou postupně vyváženy na vibrační lištu. Ta šrouby orientuje a následně je každý šroub oddělen a nastřelen do podávací hadice. Systém je z velké části konfigurovatelný a je možné volit z široké palety příslušenství a opcí. Pro nabídku přesně na míru vaším potřebám nás kontaktujte.
Klíčové vlastnosti
Vysoká spolehlivost - testování na 40 000 šroubů
Široké portfolio příslušenství
Dodávka pro integraci do linky nebo včetně vlastního řízení
Krátký termín dodání
Příslušenství:
Rozdělovače a slučovače
Díky rozdělovačům je možné nastřelovací hadici větvit a z jednoho podavače obsloužit více šroubovacích míst. Méně podavačů znamená menží náklady v projektu. Rozdělovače jsou ve variantě s dvěmi, třemi nebo čtyřmi výstupy a vzájemně je možné je kombinovat.
Slučovače, jak již název napovídá, více nastřelovacích hadic slučují do jedné. To je výhodné v případě, kdy univerzální šroubovací hlava umí zpracovat různé šrouby a několika podavačů. V takovém řešení stačí jen jeden šroubovák, vřeteno a robot. V takovém řešení dochází opět ke snížení pořizovacích nákladů. Slučovače se vyrábí ve variantě s dvěmi, třemi nebo čtyřmi vstupy.
Čištění a měření šroubu
V modulu čištění je šroub zbaven prachových nečistot a to těsně před jeho podáním do šroubovací hlavy. Jelikož jde o paralelní proces, čištění neprodlužuje čas podání a je možné jej použit i v aplikacích s taktem pod tři sekundy.
JHV moduly měření šroubu nějčastěji měří délku dříku šroubu. Kontrolou je zamezena možnost zamíchání jiného typu šroubu a jeho použití v produktu. Kromě délky je možné měřit také průměr hlavy, kvalitu bitu, přítomnost závitu a další parametry šroubu.
Kamerová orientace šroubu
V aplikacích, kde není možné šroub orientovat správnou stranou čistě mechanicky, využíváme modul kamerové orientace. Aktuální orientace šroubu je detekována kamerou těsně před oddělovačem, který je vybaven otáčečkou která šroub zorientuje požadovaným směrem.
Pneumatický terminál
Na přání je možné vybavit podavač pneuterminálem Festo a po domluvě také SMC. Konkrétní typ a variantu síťové komunikace je možné také definovat.
Moduly vstupů a výstupů
Kromě pneumatického terminálu je možné podavač dovybavit také moduly DI/DO vstupů (standard Balluff). Je-li použit také pneuterminál, sestává zapojení podavače do linky pouze v přivedení komunikace, stlačeného vzduchu a napájení.
ESD provedení podavače
Podavače je možné dodat ve variantě ESD, kdy jsou na nezbytných místech použité ESD certifikované materiály. Podavače je pak možné používat i u komponent náchylných k poškození elektrostatickým výbojem.

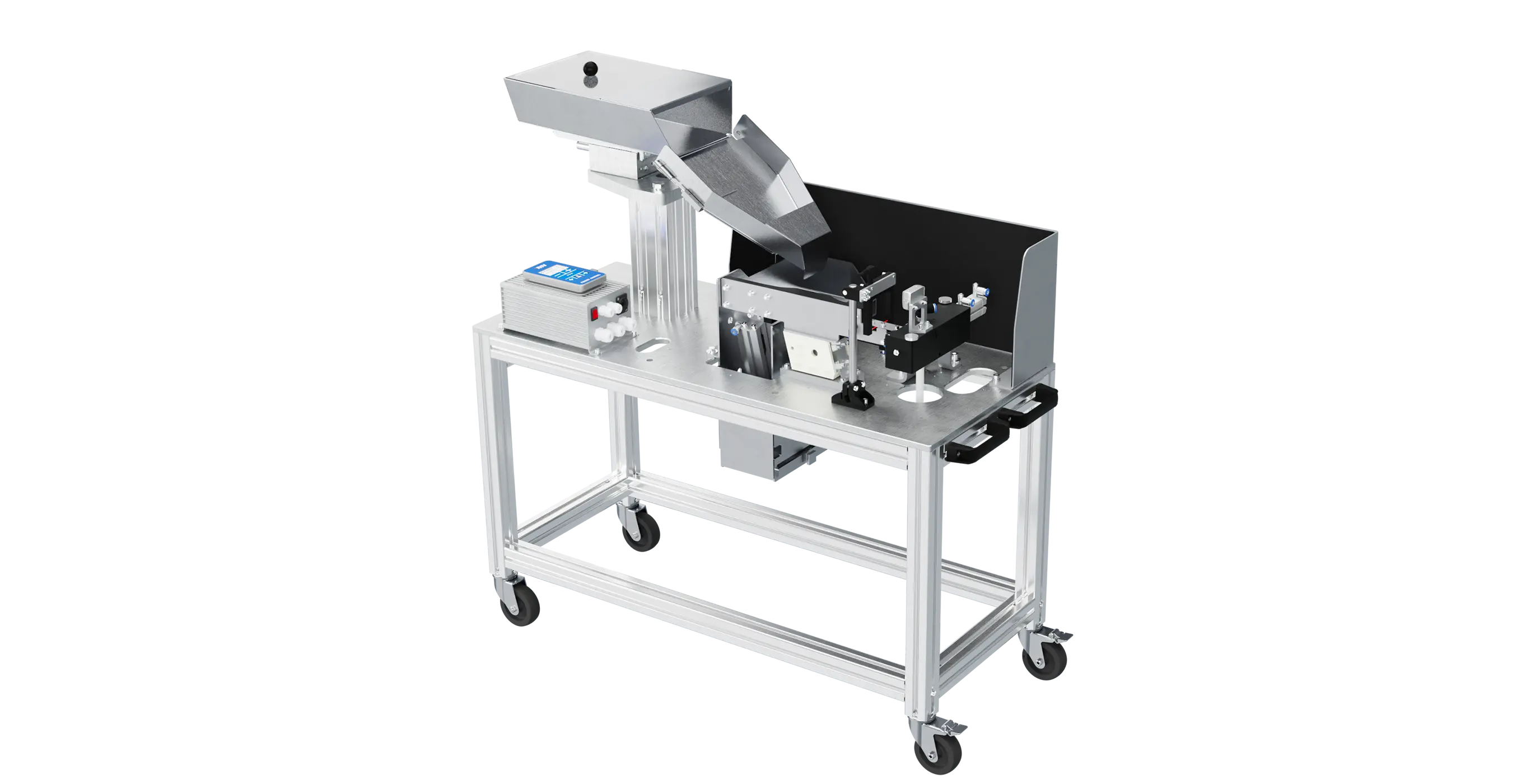

Rám zařízení
Není-li podavač integrován do linky, ale je samostatně stojícím zařízením, JHV jej dodává na rámu na kolečkách usnadňujících případnou manipulaci. Výšku rámu může definovat zákazník.
Předzásobník - kapacita dle Vašich požadavků
V nabídce je možné vybírat od nejmenších 3 litrových rázových předzásobníků, přes 5, 10, 15, 20 litrové pásové až po korečkové zásbníky s kapacitou 100 a více litrů.
Pohon pásu může být pneumatický nebo elektrický a s výběrem vhodné velikosti Vám vždy pomůžeme.
Předzásobník je možné vybavit také zámkem víka pro kombinaci s čtečkou kódu doplňovaného materiálu.
